事前準備

組み立てを始める前に、キットの内容と組み立てに必要な部品、工具を確認します。

キット同梱部品の確認

Section titled “キット同梱部品の確認”

3D プリント製パーツは非常に小さく種類もたくさんあります。 組み立て前に全てのパーツが入っているか確認お願いします。

パーツが足りない場合は購入したプラットフォームのメッセージ機能でお早めにご連絡ください。

カテゴリ内容物
回路基板
  • 基板（厚み 1.6mm、トラックボールセンサー取り付け済み）
  • トッププレート（FR4）

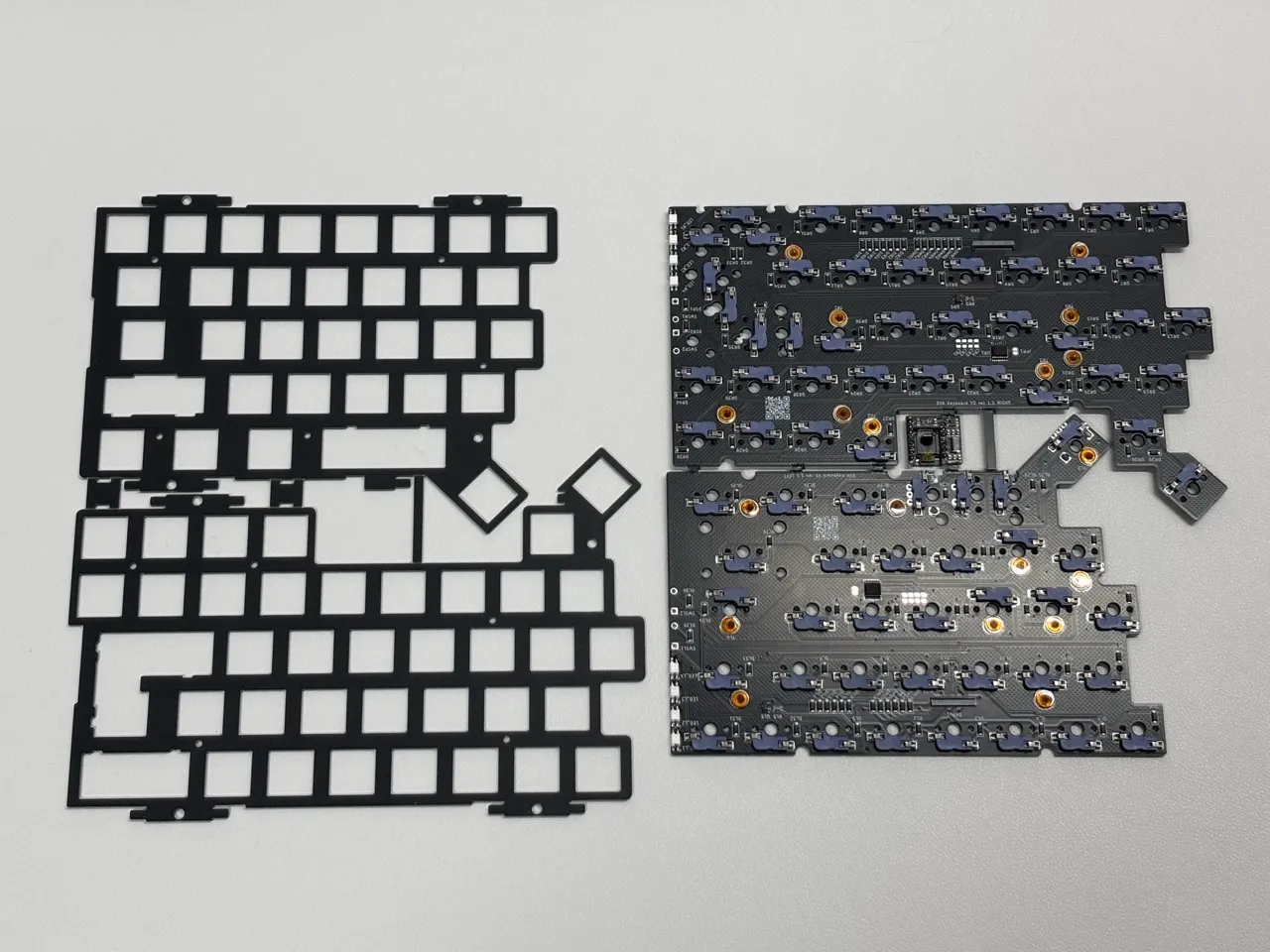

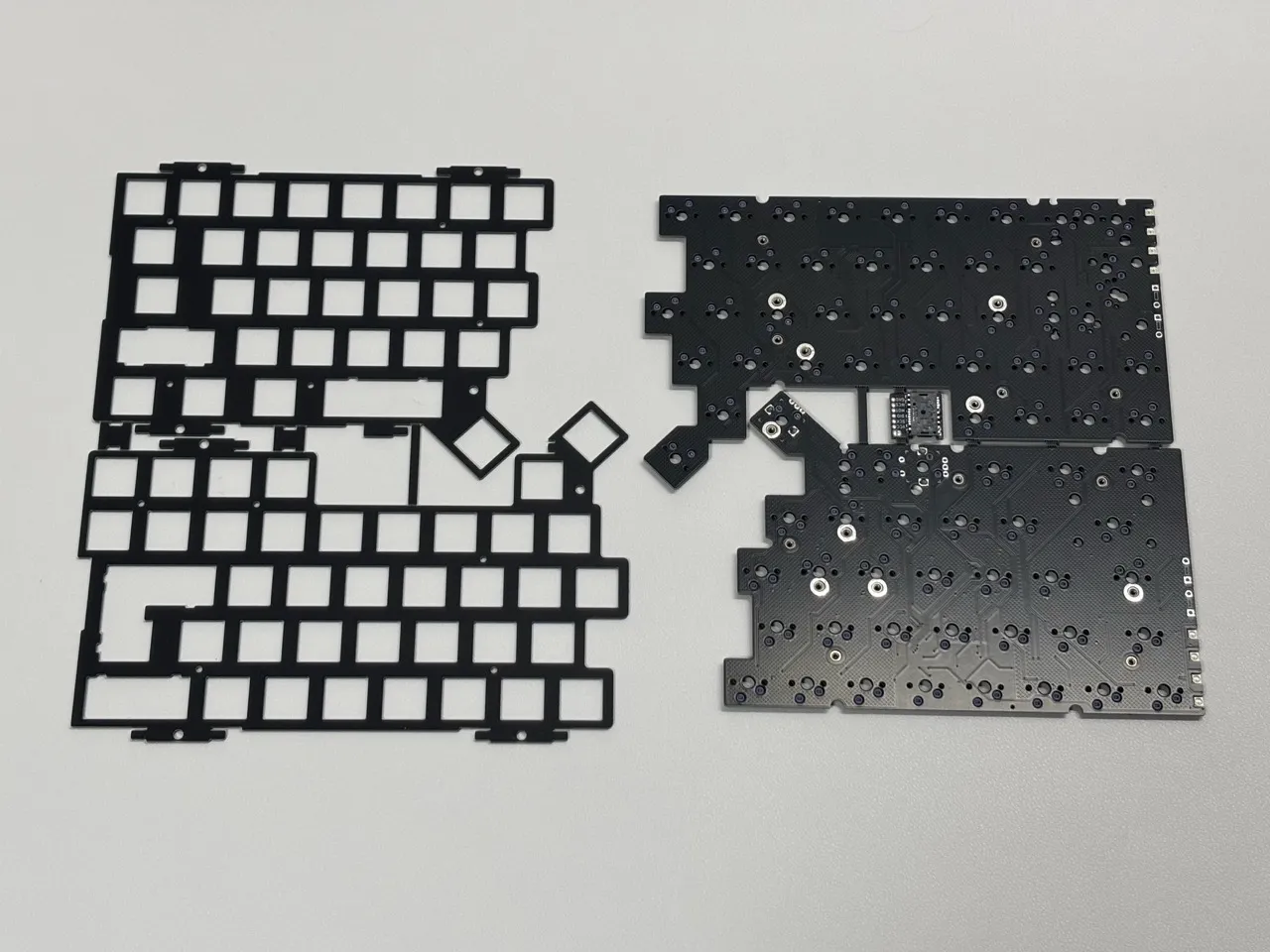

回路基板パック（裏面） 回路基板パック（表面）

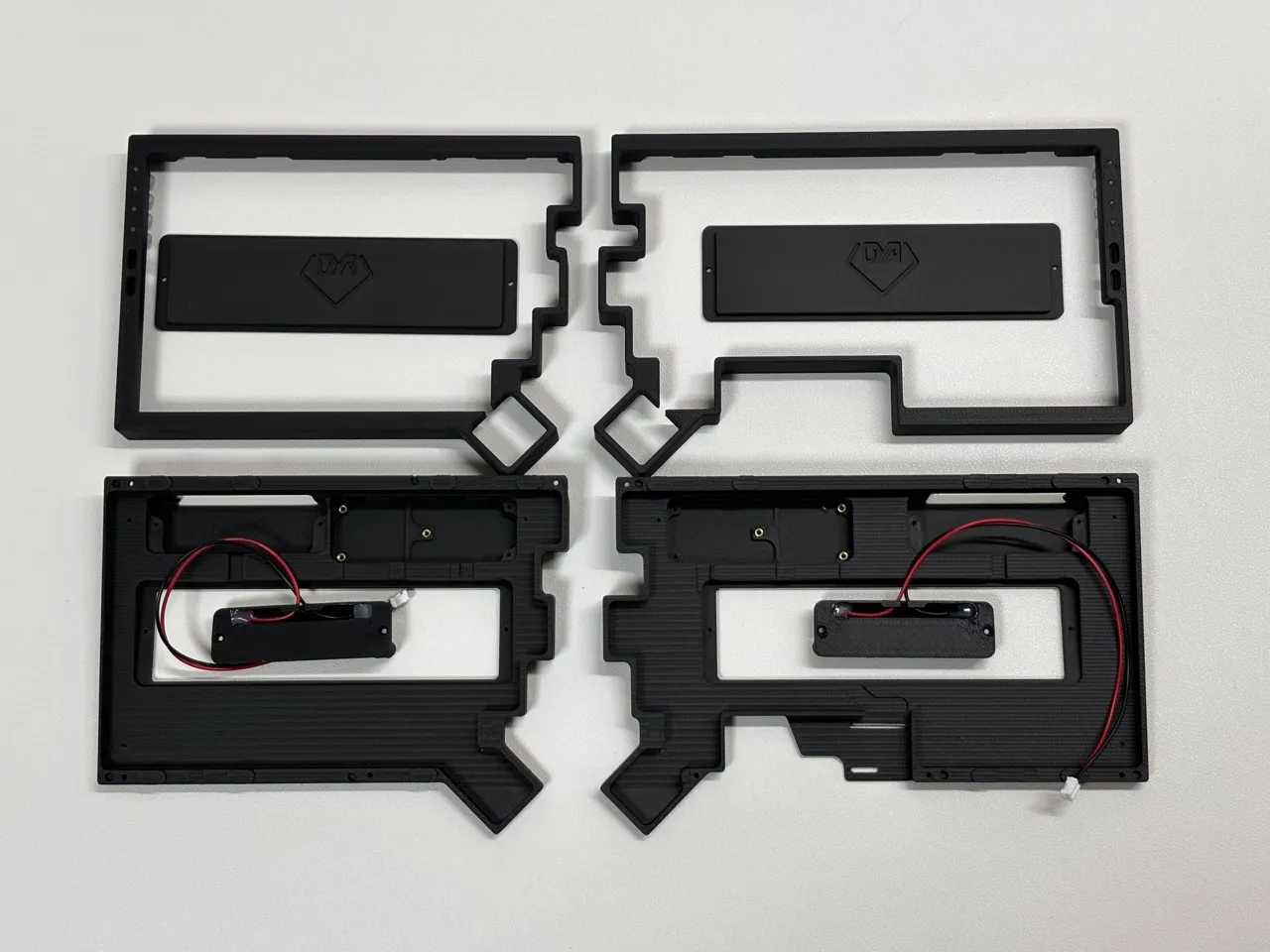

ケース
  • トップケース 左右
  • ボトムケース 左右
  • ボトムエンブレム x2
  • 組み立て済み単４電池ケース x2
ケースパック
トラックボールホルダー
  • トラックボールケース
  • セラミックボール x3（取り付け済み）
  • センサー固定パーツ

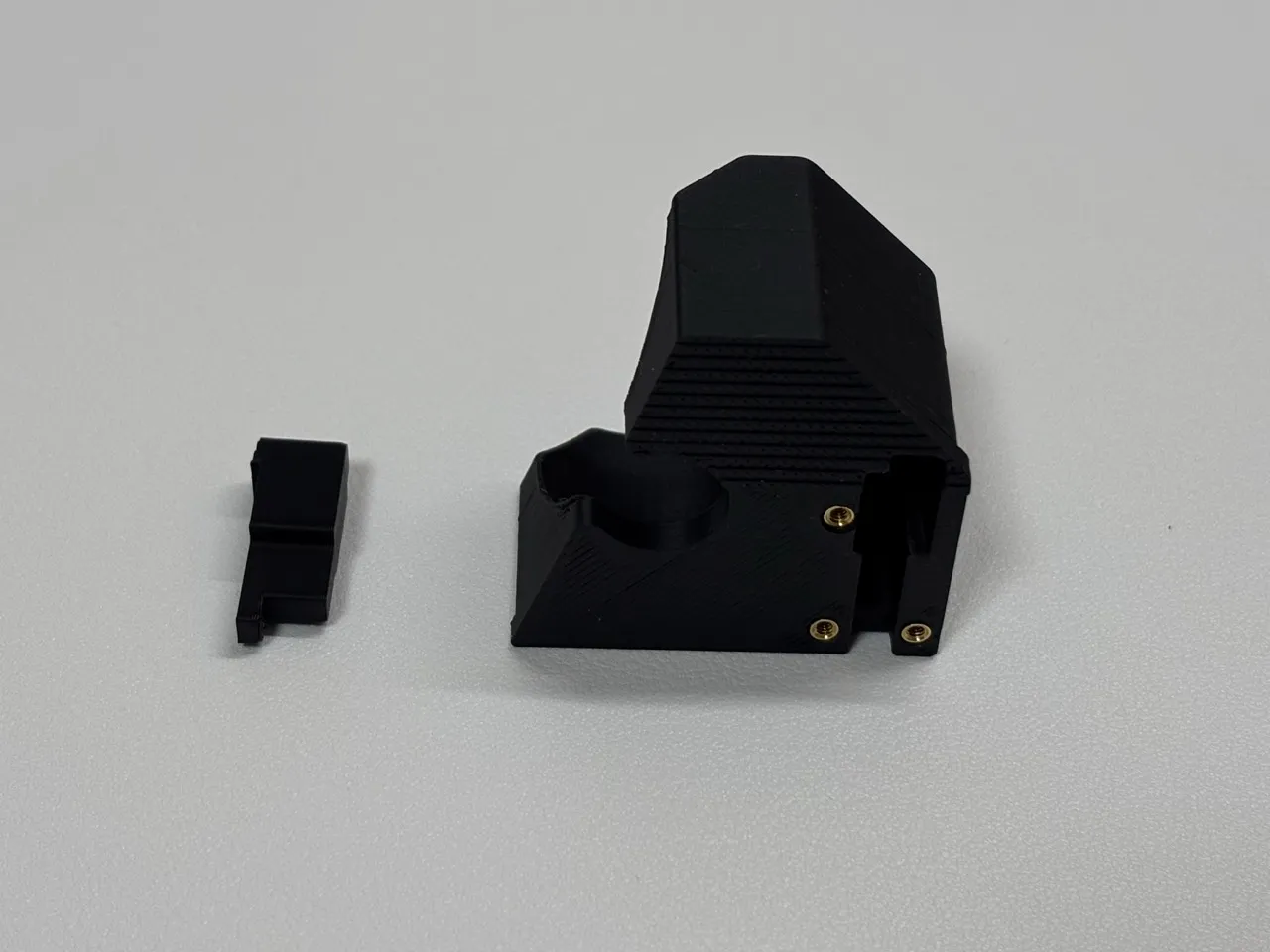

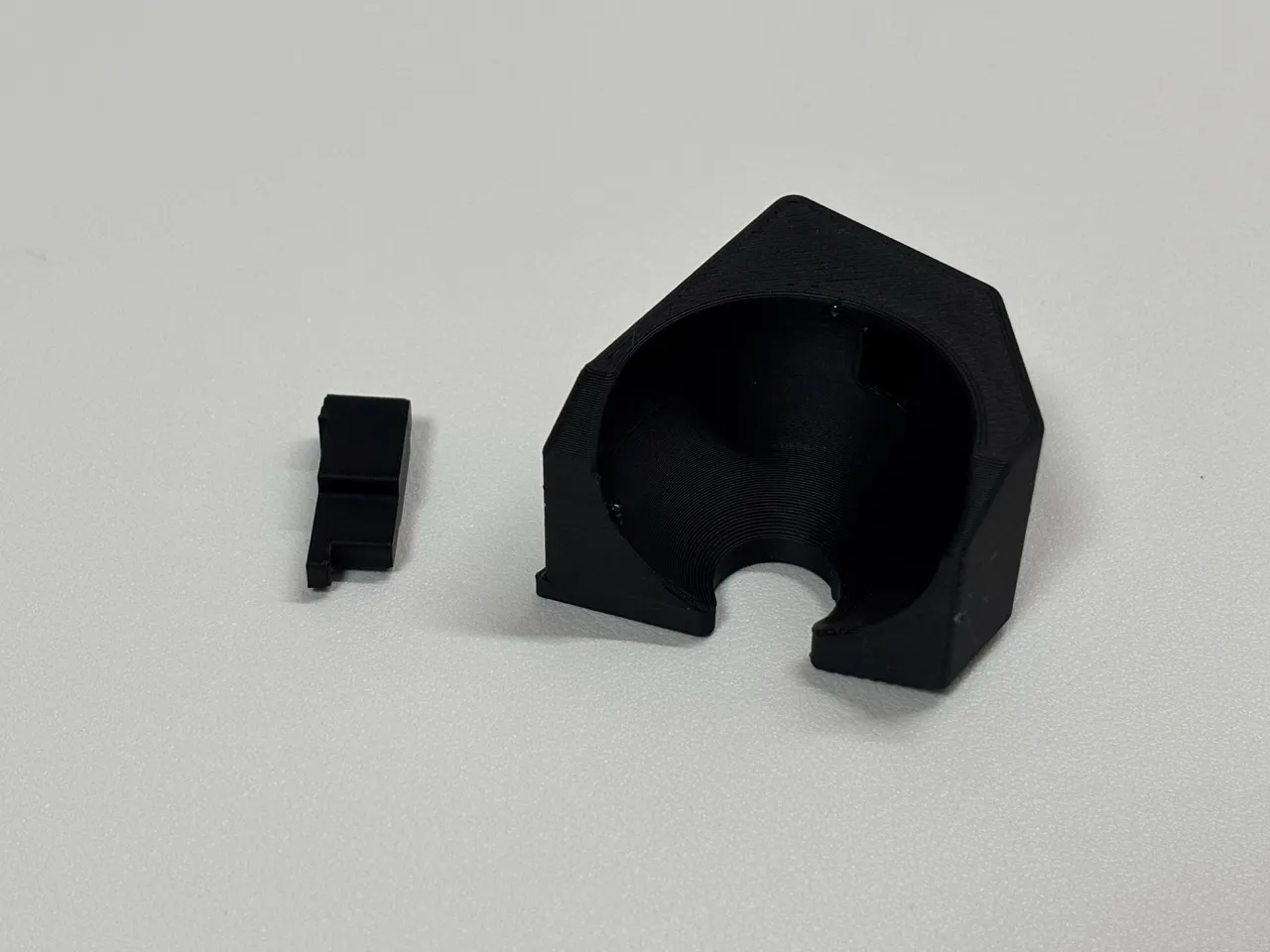

トラックボールケース（上面） トラックボールケース（側面）

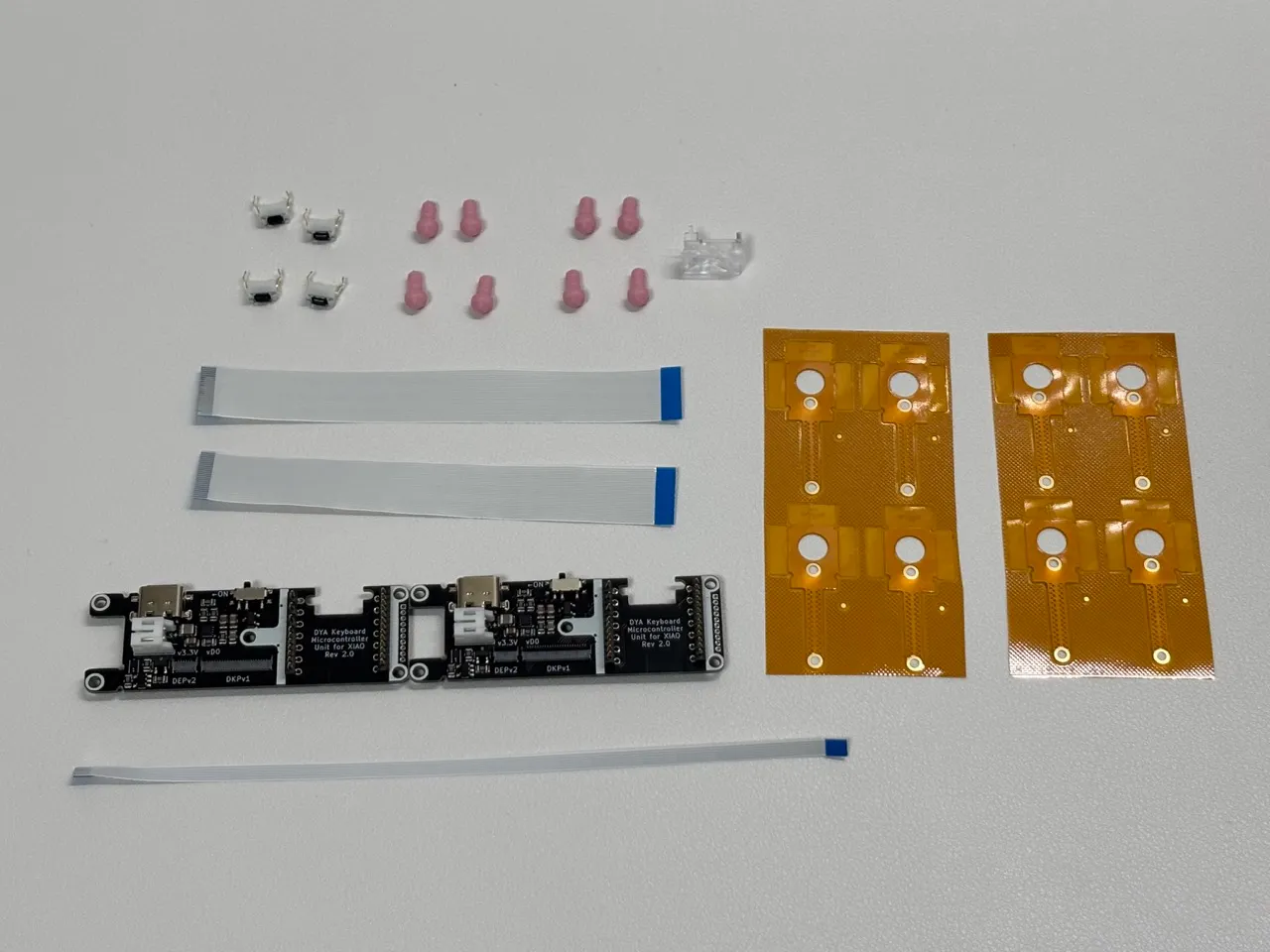

電子部品パック
  • 制御基板 x2（２つつながった状態）
  • 13pin 1.27mm ピッチコンスルー x4（制御基板に取り付け済み）
  • タクトスイッチ x4
  • TadPole ピン x8
  • トラックボールセンサー用レンズ x1
  • タッチセンサー端子 x8
  • 6pin FFC ケーブル x1
  • 24pin FFC ケーブル x2
電子部品パック

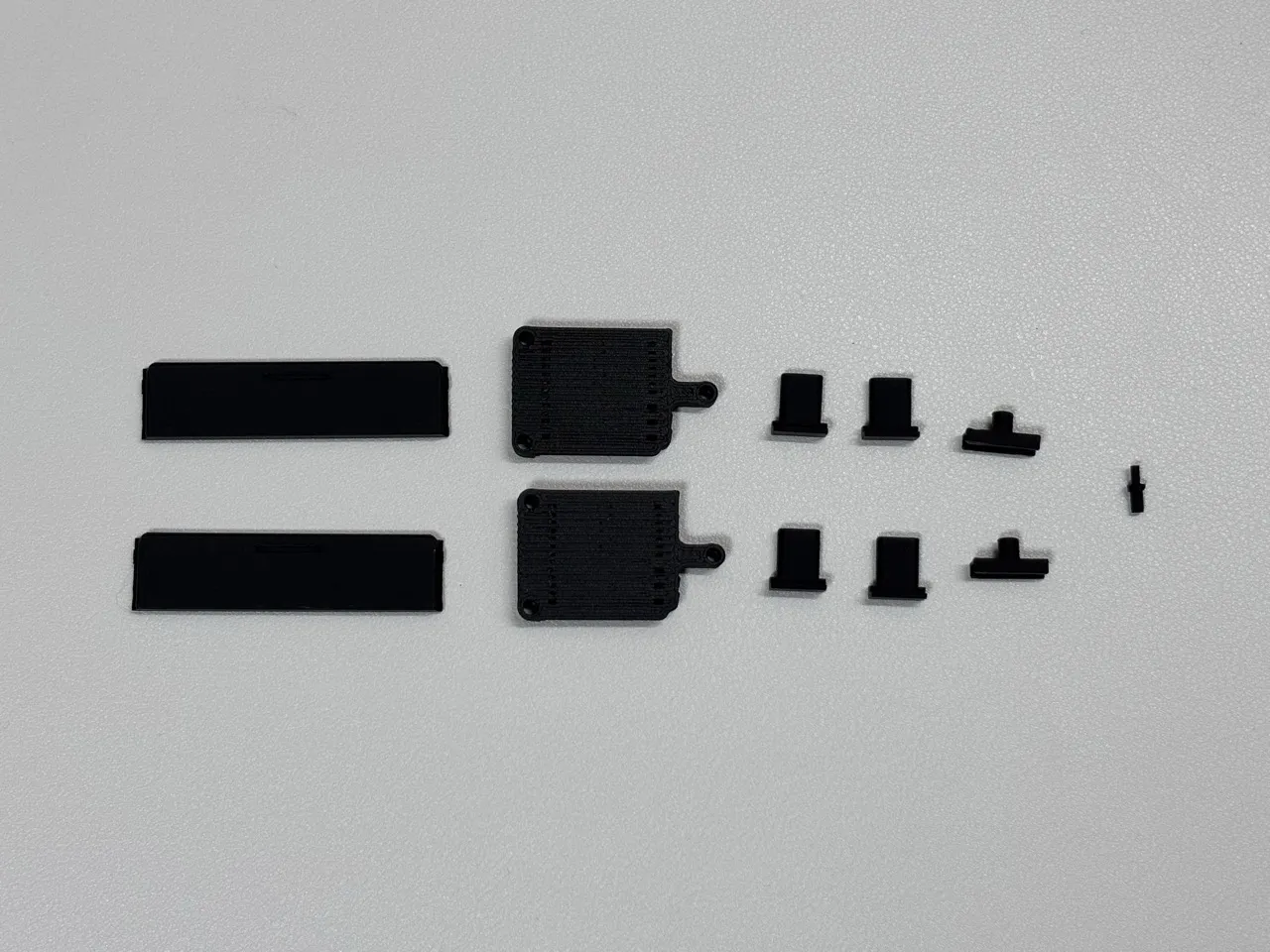

3Dプリント部品パック
  • 電池カバー x2
  • XIAO 固定用カバー x2
  • 設定スイッチボタン x4
  • 電源スイッチカバー x2
  • リセットボタン x1（右側用）
部品パック

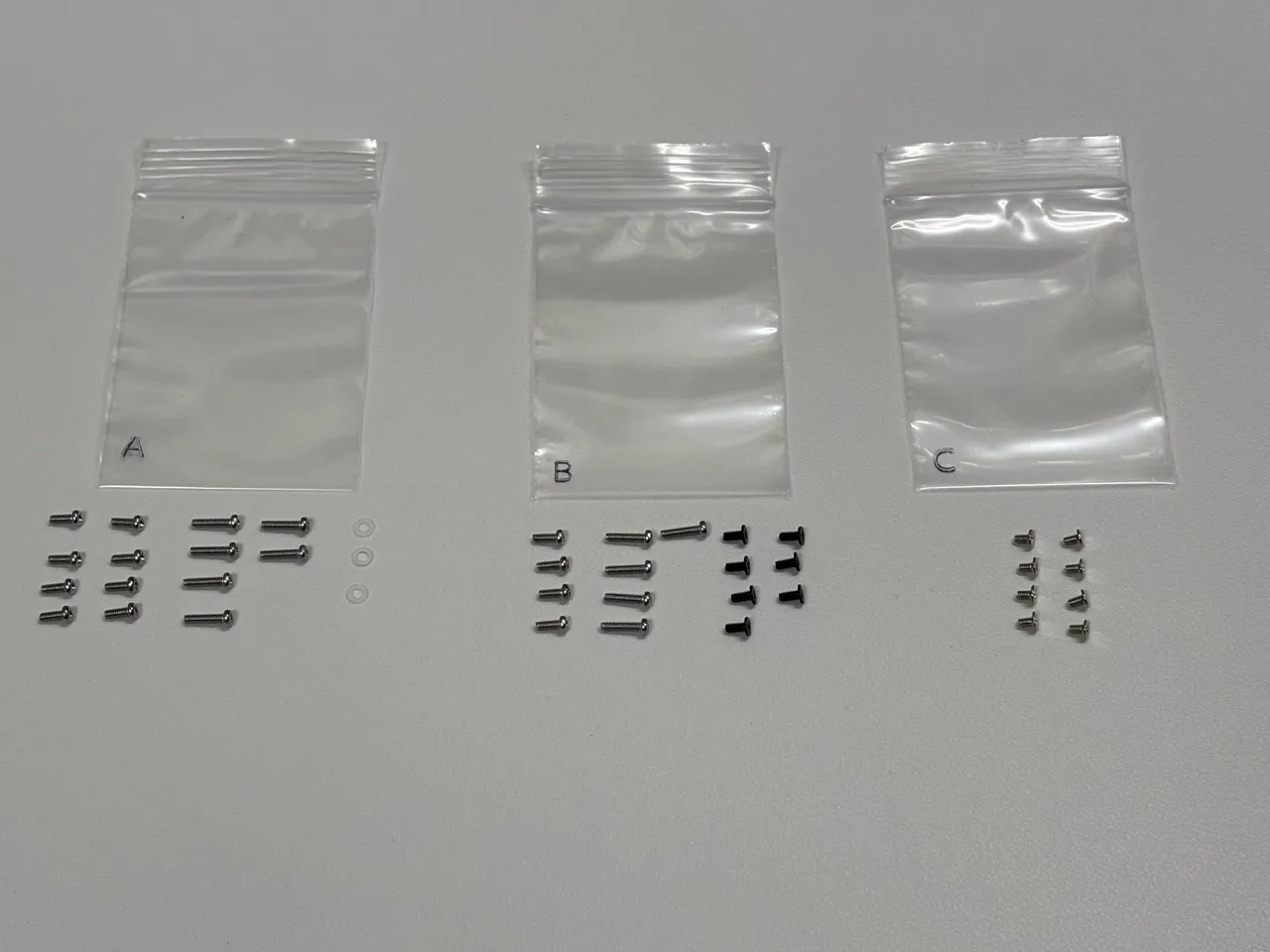

ネジパック以下の3つに分けてパッキングされています。A、B、C の刻印がない場合は画像から判断してください。
  • A: ボトムケース内部用
    • 電池ケース取り付け用 M2 5mm x4
    • 制御基板取り付け用 M2 5mm x4、M2 8mm x6
    • ナイロンワッシャー x3
  • B: ケース上下固定用
    • 上辺固定用 M2 5mm x4
    • 下辺固定用 M2 8mm x5
    • ボトムエンブレム取り付け用 M2 4mm x4（黒色）
    • トラックボール取り付け用 M2 4mm x3（黒色）
  • C: タッチセンサー固定用 M2 3mm x8
ネジパック
その他
  • ゴム足 x8
おまけ在庫状況によって入っていたり入っていなかったりします。入っていなかったらごめんなさい。
  • 予備部品 適量
  • おすすめのキースイッチ x2〜4
    • マウスの右クリックにおすすめのタクタイルスピードスイッチ
    • 音が良い気がするリニアスイッチ

別途購入が必要な部品

Section titled “別途購入が必要な部品”

キット以外に、以下の部品をご自身で準備していただく必要があります。

  • XIAO nRF52840 Plus
    • 姉妹品の XIAO nRF52840（Plus なし）は使用できません
    • TALPKEYBOARD や勇者工房などで購入できます
  • Cherry MX 互換キースイッチ × 72個
    • Kailh Choc low-profile スイッチは使用できません
    • 左クリック割り当ての M キーにはタクタイルスピードスイッチがおすすめです
  • キーキャップ（一式）
    • 6, 7, Y, G, H, B に相当するキーが左右両方にあります
    • YUZU keycaps でオリジナルデザインを公開しています。必要なキーキャップの確認にもご利用ください。
    • 英語配列 R4：左 1.25u×3、2.75U×1、1U×1　右 1U×2、トラックボール、1U×4
    • 日本語配列 R4：左 1.25u×4、1.5U×1、1U×1　右 1U×2、トラックボール、1U×4
    • R3 右端の Shift キーが 1U サイズになっています
  • スタビライザー 2U x 4 (JIS の場合3つ)
    • ネジ固定タイプのスタビライザーはネジがキーソケットと干渉する可能性があります。
    • 作者は遊舎工房のスタビライザーを使用しています
  • 34mm トラックボール用ボール × 1
    • ペリックスの黒玉推奨です
    • ボールの色によって安定性が異なる可能性があります
    • ペリックスの黒玉、ERGO M575 付属の青では快適に動作することを確認しています
    • シルバー(メーカー不明)は動作が不安定でした
    • サンワサプライの黒玉は全く動きませんでした
    • ペリックスの白玉は全く動きませんでした
  • 両面テープ
    • タッチセンサーの固定に使用します
  • 単４電池 × 2
    • デフォルトのファームウェアはニッケル水素電池の電圧特性を想定した残量計算になっています
  • USB ケーブル × 2
    • PC 接続用：片側が Type-C のケーブル（USB 2.0 以上、データ通信対応）
    • 左右接続用：Type-C to Type-C ケーブル（USB 2.0 以上、データ通信対応）

必要な工具

Section titled “必要な工具”
  • ニッパー、ペンチ
    • 基板の切り離しに使用します
  • プラスドライバー（0番と1番サイズ）
  • はんだごて（オプション）
    • 必須ではありませんが、いくつかはんだ付け推奨箇所があります
    • また、基板はんだ付け済みの状態でお届けしますが、万が一はんだが外れている場合は、可能な範囲で購入者の方で追加のはんだ付けをしていただけると助かります。
  • ピンセット（オプション）
    • 小さな部品の取り扱いに便利です
